- 원자력연, 초임계 이산화탄소 발전 핵심장비인 압축기 자력 설계, 실증 성공 -

- 차세대 소형 발전 기술에 적용 기대 -

□ 전기를 생산하는 발전 시스템을 더 효율적으로 개선하기 위한 과학자들의 노력은 끊임없이 진행 중이다. 그 중 ‘초임계 이산화탄소 발전 시스템’은 현재 쓰이는 ‘증기 발전 시스템’을 대체할 차세대 고효율 발전 시스템으로 꼽힌다.

□ 한국원자력연구원(원장 박원석)은 ‘초임계 이산화탄소 발전 시스템’의 핵심 장치인 원심형 터보 압축기를 개발, 국내 최초로 실증에 성공했다고 13일 밝혔다.

 ㅇ 차세대 발전 시스템의 최고 난제로 꼽히던 압축기를 자력으로 설계, 제작해 성능을 시험한 결과, 설계 목표를 달성한 것이다. 초임계 이산화탄소 발전 시스템에서 초임계 이산화탄소를 고압으로 압축해 터빈으로 전달하는 압축기는 세계 대부분의 연구자들이 실패한 분야로 개발 경쟁이 치열하다.

사진 1. 원자력연구원이 초임계 CO2 발전시스템의 핵심 장비인 압축기를 개발, 설계점 운전 실증에 성공했다

□ ‘증기 발전 시스템’은 원자력이나 석탄에서 발생한 열로 물을 증기로 만들어 터빈을 돌리고 전기를 생산한다. ‘초임계 이산화탄소 발전 시스템’은 열원(heat source)은 같지만 초임계 이산화탄소가 터빈을 돌려 전기를 생산한다.

 ㅇ 모든 물질은 특정 온도와 압력 상태(임계점)에서 액체와 기체의 경계선이 무너져 액체와 기체의 성질을 모두 가지는 하이브리드 상태가 된다. 이를 초임계라 한다. 초임계 상태의 물질은 액체처럼 밀도가 높지만 기체처럼 팽창할 수 있다. 즉 팽창과 이동이 쉽고 마찰이 적다.

 ㅇ 이를 이용한 초임계 발전 시스템은 열효율이 높고 비교적 구조가 간단해 소형화가 가능하다. 원자력, 태양열, 핵융합부터 선박 엔진에서 나오는 배기열까지 높은 열이 발생하는 모든 곳에 적용할 수 있다. 연구원도 선박 엔진에서 나오는 500℃의 배기열을 회수해 사용하고자 이번 연구를 진행했다.

 ㅇ 이산화탄소의 임계점은 31℃, 7.38MPa(메가파스칼)이다. 즉 대기압의 74배가 되는 압력 상태에서는 실온과 유사한 31℃만 되어도 초임계 상태로 만들 수 있다. 물은 임계점이 374℃, 220.6MPa에 달한다. 또 이산화탄소는 쉽게 구할 수 있어 저렴하고 독성이 없으며, 물에 비해 금속 부식이 덜하다. 함께 사용하는 금속 부품들이 부식되는 속도가 느린 것이다. 이런 장점 때문에 초임계 발전 시스템에서 이산화탄소를 사용한다.

사진 2. 연구원이 개발한 원심형 터보 압축기

□ 초임계 이산화탄소 발전 시스템은 증기 발전보다 높은 열효율과 소형화에 대한 기대로 1960년대부터 연구가 시작됐지만, 관련 기술이 성숙되지 않아 꿈의 기술로만 여겨졌다. 2000년대부터 다양한 국가에서 본격적으로 개발에 뛰어들었으며, 미국은 국가 주요 기술로 지정해 국가 주도로 연구에 박차를 가하고 있다.

 ㅇ 발전 시스템 중 압축기는 내부에 모터와 축으로 연결된 임펠러(액체의 압력을 증가시키는 회전 날개)를 움직여 초임계 상태의 이산화탄소를 압축시킨다. 압축된 이산화탄소가 압축기 외부에 연결된 터빈을 돌려 전기를 생산하는 방식이다. 압축기는 완전히 밀봉되어 내부의 이산화탄소가 누설되지 않아야 할 뿐 아니라, 특히 내부에서 모터가 빠른 속도로 돌아갈 때 축이 흔들리지 않아야 한다. 이 부분이 기술적 난제였다.

□ 원자력연구원은 세계 최초로 자석으로 압축기 내부의 축을 고정해 34,000RPM 이상의 높은 회전 속도에서도 압축기를 안정적으로 작동시키는데 성공했다.

 ㅇ 작은 구슬이나 기름을 채워 축을 고정하던 기존 방식과 달리 축 주위에 자석을 설치해 축을 고정시킨 획기적인 기술로, 마찰에 따른 열이 발생하지 않고 윤활유도 사용하지 않는다.

 ㅇ 최대 난제로 꼽히던 초임계 이산화탄소 압축기 개발에 성공함으로써 기술 상용화를 위한 첫 걸음을 내딛은 것으로, 초임계 이산화탄소 발전 분야에서는 기념비적인 성과로 평가받는다.

 ㅇ 이번 연구는 방위사업청과 산업통상자원부가 출연하고 국방과학연구소 민군협력진흥원이 지원하는 민군기술협력사업을 통해 (주)진솔터보기계, 한국과학기술원, 포항공과대학교와 공동으로 진행했다.

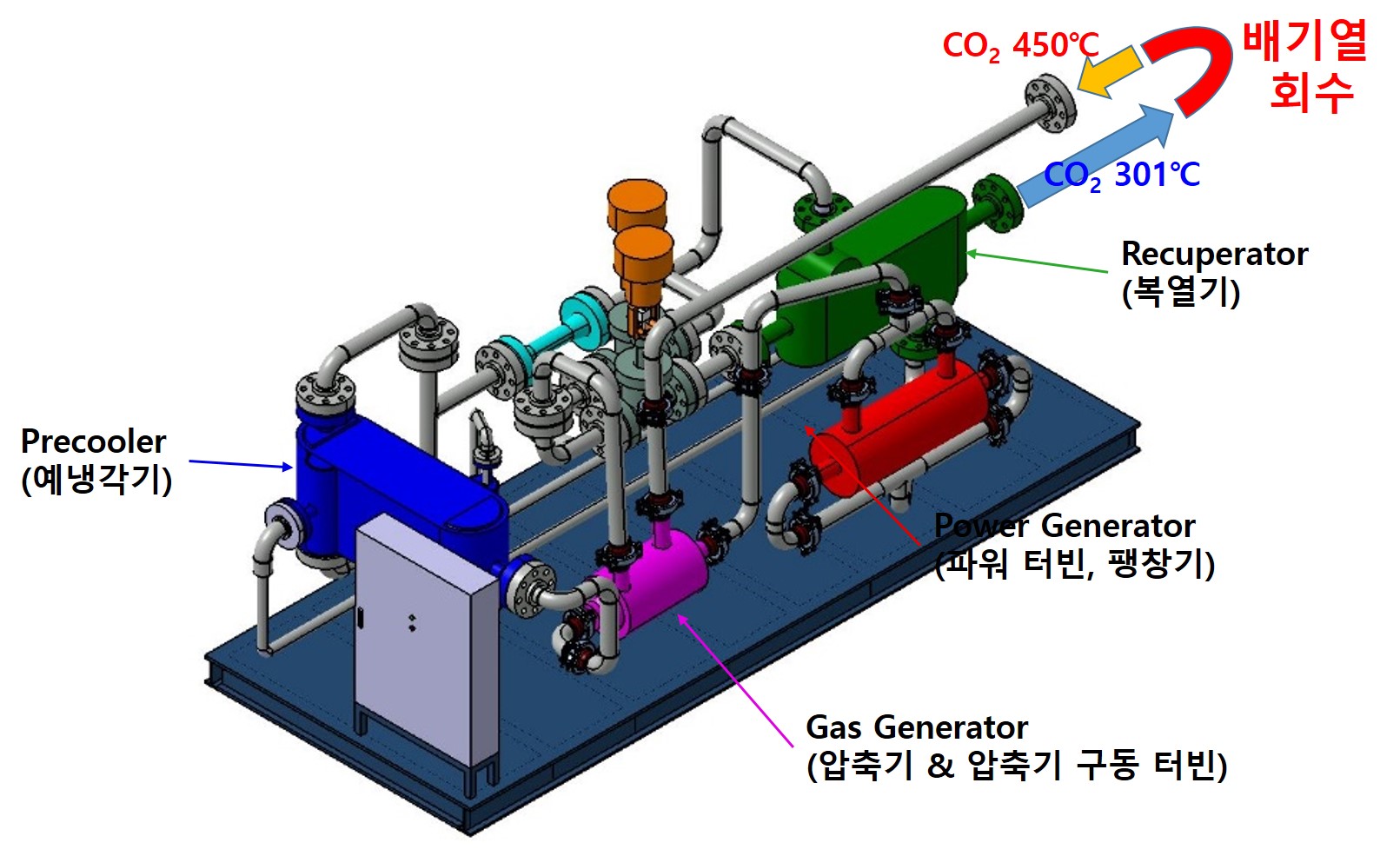

사진 3. 초임계 CO2 발전시스템 개념도

□ 연구를 이끈 차재은 박사는 “이번 성공으로 선진국과 기술 격차를 좁힐 수 있었다”며, “현 시점에 연구개발에 집중해 퍼스트 무브(first move) 기술을 확보한다면 미래 국가 성장동력이 될 수 있을 것”이라고 밝혔다.
